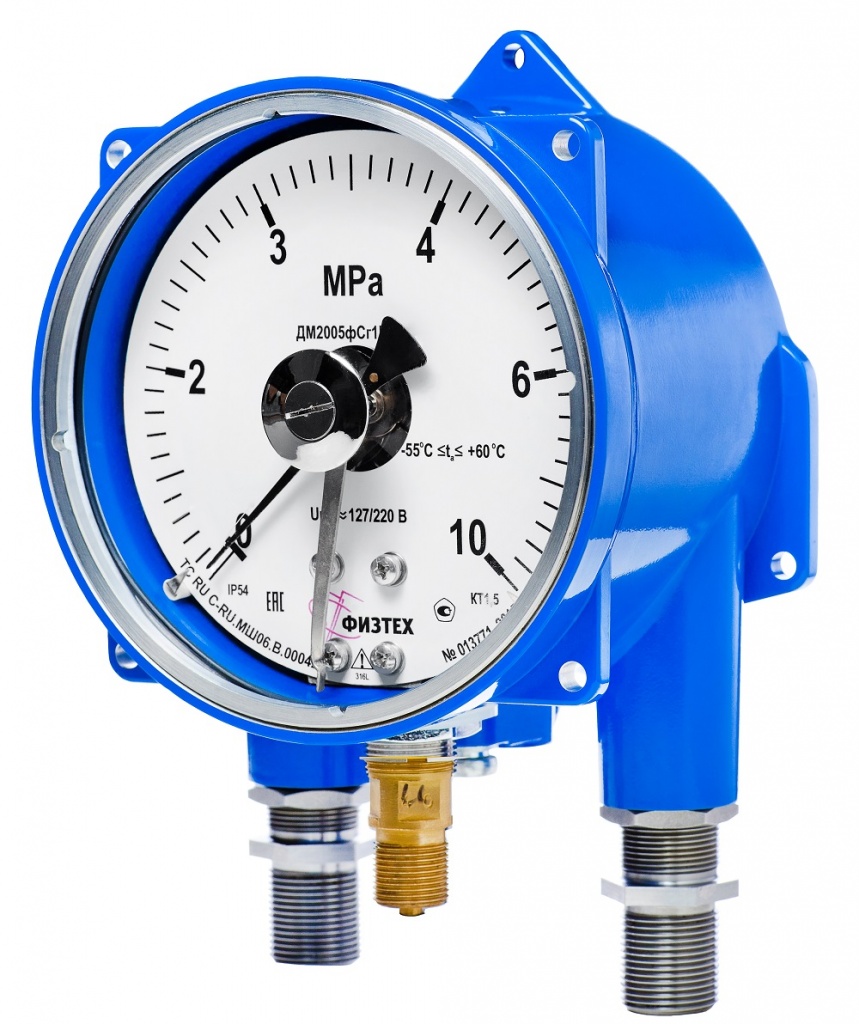

Мановакуумметры, манометры электроконтактные взрывозащищенные ДА2005фСг1Ех, ДМ2005фСг1Ех

Мановакуумметры, манометры электроконтактные сигнализирующие взрывозащищенные ДА2005фСг1Ех, ДМ2005фСг1Ех предназначены для измерения избыточного и вакуумметрического давления неагрессивных, не кристаллизующихся по отношению к медным сплавам сред и управления внешними электрическими цепями от сигнализирующего устройства непрямого действия.

ВАЖНО! Для подключения приборов требуется питание.

ГОСТ 2405-88
ТУ 4212-350-64115539-2014

Межповерочный интервал — 2 года

Характеристики:

Номинальный диаметр корпуса	160 мм
Класс точности	- 1,0 (по заказу)  - 1,5 (базовый)
Вид взрывозащиты	измерительная часть: искробезопасная электрическая цепь  блок электросигнальный: взрывонепроницаемая оболочка
Маркировка взрывозащиты	1Ех d [ai] ia IIВ Т4 Gb
Взрывоопасные зоны помещений и наружных установок	класс 1 и 2 по ГОСТ Р 51330.9-99
Взрывоопасные смеси	категории IIA, IIB групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 679-19-2001, ГОСТ Р 51330.5-99, ГОСТ Р МЭК 60079-11-2010
Степень пылевлагозащиты	IP54 у вводного и приборного отделения манометра
Напряжение сети питания электроконтактного блока	~/=12-24В (переменное и постоянное)  ~/=24-48В (переменное и постоянное)  ~127/220В (переменное)
Потребляемая мощность, не более	1Вт
Резьба присоединительного штуцера	- М20*1,5 (базовая)  - другие резьбы по заказу
Размер квадрата под ключ, мм	17 мм
Расположение штуцера	радиальное
Устойчивость к климатическим воздействиям	исполнение У1 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)	от -50 до +120 оС
Диапазон температуры окружающей среды, оС	от -55 до +60 оС
Виброзащищенность	группа L1 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений	- постоянная нагрузка - 100% шкалы  - переменная нагрузка - 2/3 шкалы  - кратковременная нагрузка - 110% шкалы
Средний срок службы	10 лет
Масса, не более	4 кг
Тип контактов	оптопары
Максимальное напряжение коммутируемого тока	- 220В постоянного тока  - 380В переменного тока
Сила тока, не более	5А
Максимальная разрывная мощность контактов	- 120Вт постоянного тока  - 500ВА переменного тока
Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний	соответствует классу точности прибора
Материал корпуса	алюминиевый сплав, окрашенный в синий цвет
Обечайка	нет
Стекло	органическое, крепление к корпусу по резьбе посредством стального кольца
Трубчатая пружина	медный сплав:  - до 10 МПа полувитковая  - от 16 до 60 МПа многовитковая
Штуцер, трибко-секторный механизм	медный сплав
Циферблат	алюминиевый сплав, окрашенный в белый цвет
Монтаж кабеля	токовый монтаж: винтовой (терминальный) зажим  закрепление кабеля: трубная разводка кабеля
