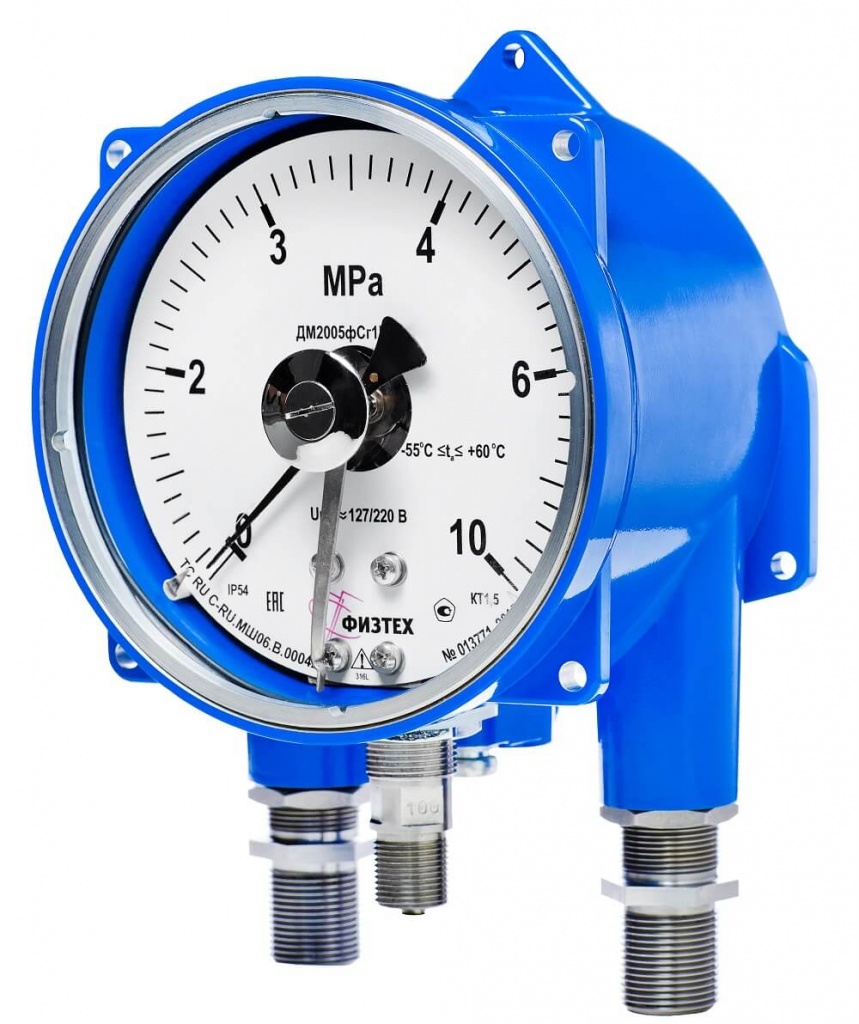

Мановакуумметры, манометры электроконтактные взрывозащищенные коррозионностойкие ДА2005фСг1Ех Кс, ДМ2005фСг1Ех Кс

Цена: от 8 800 руб.
Мановакуумметры, манометры электроконтактные взрывозащищенные коррозионностойкие ДА2005фСг1Ех Кс, ДМ2005фСг1Ех Кс
Полное описание
Мановакуумметры, манометры электроконтактные сигнализирующие взрывозащищенные коррозионностойкие ДА2005фСг1Ех Кс, ДМ2005фСг1Ех Кс предназначены для измерения избыточного и вакуумметрического давления агрессивных сред, в т.ч. углеводородного газа, сероводородосодержащих сред, газоводонефтяной эмульсии с температурой до +120 °С, содержанием Н2S и СO2 до 25% по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10% весовых и управления внешними электрическими цепями от сигнализирующего устройства непрямого действия.

ВАЖНО! Для подключения приборов требуется питание.

ГОСТ 2405-88
ТУ 4212-350-64115539-2014


Межповерочный интервал — 2 года


Характеристики:


Номинальный диаметр корпуса 160 мм
Класс точности - 1,0 (по заказу)
- 1,5 (базовый)
Вид взрывозащиты измерительная часть: искробезопасная электрическая цепь
блок электросигнальный: взрывонепроницаемая оболочка
Маркировка взрывозащиты 1Ех d [ai] ia IIВ Т4 Gb
Взрывоопасные зоны помещений и наружных установок класс 1 и 2 по ГОСТ Р 51330.9-99
Взрывоопасные смеси категории IIA, IIB групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 679-19-2001, ГОСТ Р 51330.5-99, ГОСТ Р МЭК 60079-11-2010
Степень пылевлагозащиты IP54 у вводного и приборного отделения манометра
Напряжение сети питания электроконтактного блока ~/=12-24В (переменное и постоянное)
~/=24-48В (переменное и постоянное)
~127/220В (переменное)
Потребляемая мощность, не более 1Вт
Резьба присоединительного штуцера - М20*1,5 (базовая)
- другие резьбы по заказу
Размер квадрата под ключ, мм 17 мм
Расположение штуцера радиальное
Устойчивость к климатическим воздействиям исполнение У1 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) от -50 до +120 оС
Диапазон температуры окружающей среды, оС от -55 до +60 оС
Виброзащищенность группа L1 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений - постоянная нагрузка - 100% шкалы
- переменная нагрузка - 2/3 шкалы
- кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 4 кг
Тип контактов оптопары
Максимальное напряжение коммутируемого тока - 220В постоянного тока
- 380В переменного тока
Сила тока, не более
Максимальная разрывная мощность контактов - 120Вт постоянного тока
- 500ВА переменного тока
Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний соответствует классу точности прибора
Материал корпуса алюминиевый сплав, окрашенный в синий цвет
Обечайка нет
Стекло органическое, крепление к корпусу по резьбе посредством стального кольца
Трубчатая пружина нержавеющая сталь:
- до 10 МПа полувитковая
- от 16 до 60 МПа многовитковая
Штуцер, трибко-секторный механизм нержавеющая сталь
Циферблат алюминиевый сплав, окрашенный в белый цвет
Монтаж кабеля токовый монтаж: винтовой (терминальный) зажим
закрепление кабеля: трубная разводка кабеля
