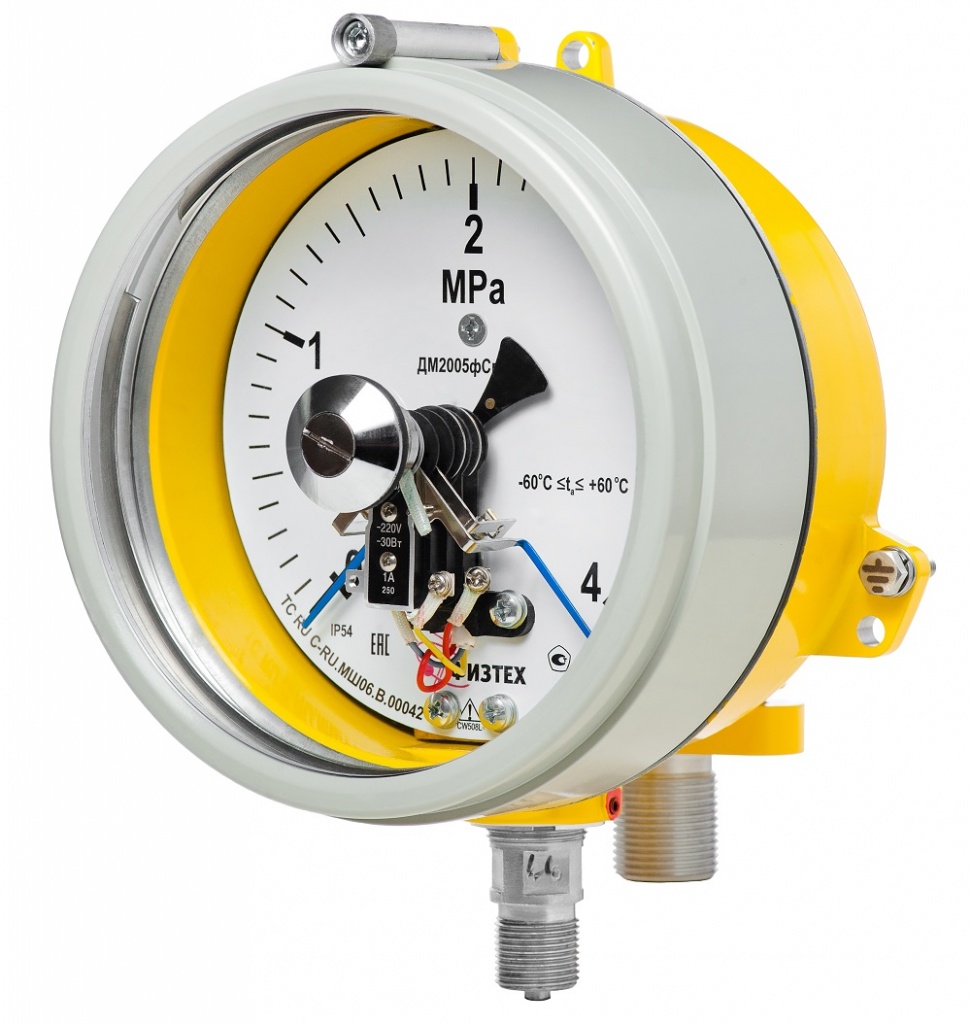

Вакуумметры, мановакуумметры, манометры электроконтактные взрывозащищенные коррозионностойкие ДВ2005фСг1Ехd Кс, ДА2005фСг1Ехd Кс, ДМ2005фСг1Ехd Кс

Вакуумметры, мановакуумметры, манометры электроконтактные сигнализирующие взрывозащищенные коррозионностойкие ДВ2005фСг1Ехd Кс, ДА2005фСг1Ехd Кс, ДМ2005фСг1Ехd Кс предназначены для измерения избыточного и вакуумметрического давления агрессивных сред, в т.ч. углеводородного газа, сероводородосодержащих сред, газоводонефтяной эмульсии с температурой до +150 °С, содержанием Н2S и СO2 до 25% по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10% весовых и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.

ГОСТ 2405-88
ТУ 4212-350-64115539-2014

Межповерочный интервал — 2 года

Характеристики:

Номинальный диаметр корпуса	160 мм
Класс точности	- 1,0 (по заказу)  - 1,5 (базовый)
Вид взрывозащиты	взрывонепроницаемая оболочка
Маркировка взрывозащиты	1Ех d IIВ Т4 Gb
Взрывоопасные зоны помещений и наружных установок	класс 1 и 2 по ГОСТ Р 51330.9-99
Взрывоопасные смеси	категории IIA и IIB групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 679-19-2001, ГОСТ Р 51330.5-99, ГОСТ Р МЭК 60079-11-2010
Степень пылевлагозащиты	IP54 у вводного и приборного отделения манометра
Резьба присоединительного штуцера	- М20*1,5 (базовая)  - другие резьбы по заказу
Размер квадрата под ключ, мм	17 мм
Расположение штуцера	радиальное
Устойчивость к климатическим воздействиям	исполнение У1 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)	от -50 до +150 оС
Диапазон температуры окружающей среды, оС	от -60 до +60 оС
Виброзащищенность	группа L1 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений	- постоянная нагрузка - 100% шкалы  - переменная нагрузка - 2/3 шкалы  - кратковременная нагрузка - 110% шкалы
Средний срок службы	6 лет
Масса, не более	3,2 кг
Тип контактов	- с магнитным поджатием (базовый)  - скользящие контакты (по заказу)
Максимальное напряжение коммутируемого тока	- 220В постоянного тока  - 380В переменного тока
Сила тока, не более	- 1А для контактов с магнитным поджатием  - 0,5А для скользящих контактов
Максимальная разрывная мощность контактов	с магнитным поджатием:  - 30Вт постоянного тока  - 50ВА переменного тока  для скользящих контактов:  - 10Вт постоянного тока  - 20ВА переменного тока
Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний	+/- 4%
Материал корпуса	алюминиевый сплав, окрашенный в желтый цвет
Обечайка	сталь, окрашенная в серый цвет, крепление к корпусу по резьбе
Стекло	органическое
Трубчатая пружина	нержавеющая сталь:  - до 10 МПа полувитковая  - от 16 до 60 МПа многовитковая
Штуцер, трибко-секторный механизм	нержавеющая сталь
Циферблат	алюминиевый сплав, окрашенный в белый цвет
Монтаж кабеля	токовый монтаж: винтовой (терминальный) зажим  закрепление кабеля:  - трубная разводка кабеля  - разводка в металорукав
