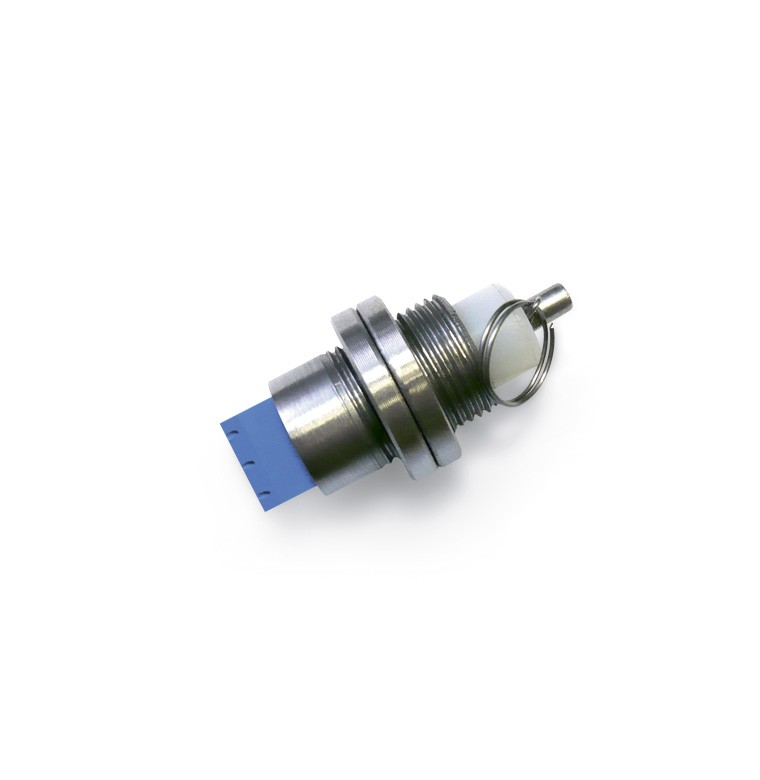

Устройство пусковое ручное УПР–01

• УПР-01 не содержит элементов питания, а значит всегда готово к работе.
• УПР-01 может эксплуатироваться в очень жёстких условиях, что и требуется при тушении пожаров.
• При выдёргивании чеки встроенный электромагнитный генератор вырабатывает эдс, достаточную для срабатывания воспламенителя и запуска модуля порошкового пожаротушения.
• После срабатывания УПР-01 можно взвести и использовать повторно.
• УПР-01 имеет компактный металлический корпус и легко крепится при помощи двух гаек на корпусе модуля порошкового пожаротушения.
Модификации устройства
– без защитного колпачка УПР–01
– с защитным колпачком УПР–01–ЗК
Внешний вид и габаритные размеры
Принцип действия
Устройство постоянно находится в рабочем состоянии. Выдергивая предохранительную чеку устройства (поз.2), в соответствии с рисунком, магнит начинает перемещаться вдоль оси катушки, создавая при этом ЭДС. ЭДС с выходных клемм–контактов (поз.4) передаѐтся на вход исполнительного устройства. Для приведения устройства после срабатывания в рабочее положение необходимо через возвратное отверстие (поз. 3), расположенное в основании устройства, поднять шток с магнитом (поз. 1) закрепить предохранительной чекой (поз.2).
Характеристики:
Параметры электрического импульса на клеммах при запуске | 5,5 В длительностью не менее 5 мс на нагрузке 15 Ом |
Степень защиты: -без защитного колпачка - с защитным колпачком |
IP 40 IP 54 |
Температура эксплуатации | -50...+80°С |
Средний срок службы устройства | не менее 10 лет |
Вероятность безотказной работы устройства | не менее 0,99 |
Количество срабатываний | – не более 20 |
Гарантийный срок хранения | не менее 1 года |
Масса | 0,07 кг |
