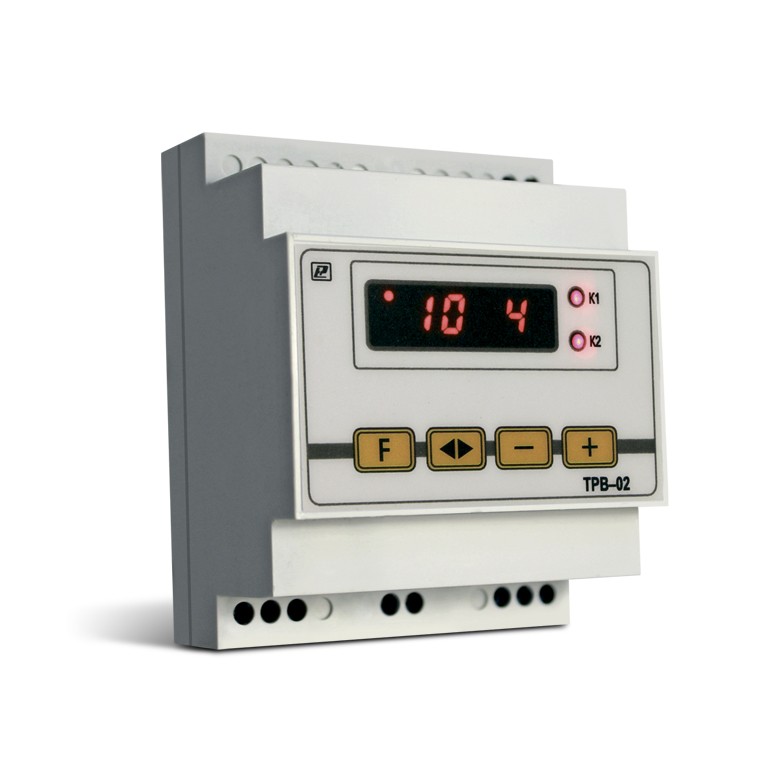

Таймер реального времени ТРВ-02
• Диапазон температуры эксплуатации –40…+50°С
• Удобство настройки и эксплуатации
Алгоритмы работы таймера реального времени ТРВ-02
|
1. Работа таймера (состояние одного из реле) с датчиком освещенности, использование нормально-разомкнутых контактов реле • t1 - уставка на включение (включение освещения - утро) • t2 - уставка на отключение (выключение освещения - ночь) |
|
|
2. Работа таймера (состояние одного из реле) при отключении датчика освещенности, использование нормально-замкнутых контактов реле • t1 - уставка на включение (включение освещения - утро) • t2 - уставка на отключение (выключение освещения - ночь) |
|
|
3. Работа таймера c последовательным соединением двух выходных реле (без датчика освещенности), использование нормально-зам- кнутых контактов реле • t1 - уставка на включение I реле • t2 - уставка на отключение I реле • t3 - уставка на включение II реле • t4 - уставка на отключение II реле |
|
|
4. Работа таймера (состояние, например 1 реле) с датчиком освещенности в режиме фотореле (t1 = t2 = 0), использование нормально-замкну-тых контактов реле |
|
Характеристики:
|
Напряжение питания |
198...242 В |
|
Номинальный коммутируемый ток |
5,0 А, cosφ˃0,6 |
|
Количество каналов для подключения внешних цепей управления |
2 |
|
Режим работы |
циклический |
|
Период цикла |
24 ч. |
|
Время установления рабочего режима |
не более 3 сек. |
|
Пределы допускаемого отклонения часов реального времени |
не более ± 2 мин. в месяц |
|
Диапазон коррекции суточного ухода часов |
в переделах ± 20 сек. |
|
Кол-во уставок на 1 канал (независимых для каждого канала) |
2 |
| Диапазон задания уставок | от 1 мин. до 23 ч. 59 мин. с дитскрет. отсчета 1 мин. |
|
Продолжительность работы таймера от литиевой батареи |
не менее 500 суток |
|
Температура эксплуатации |
-40…+50⁰С |
|
Габаритные размеры корпуса |
72х88х54 мм |
|
Масса |
не более 0,25 кг |
