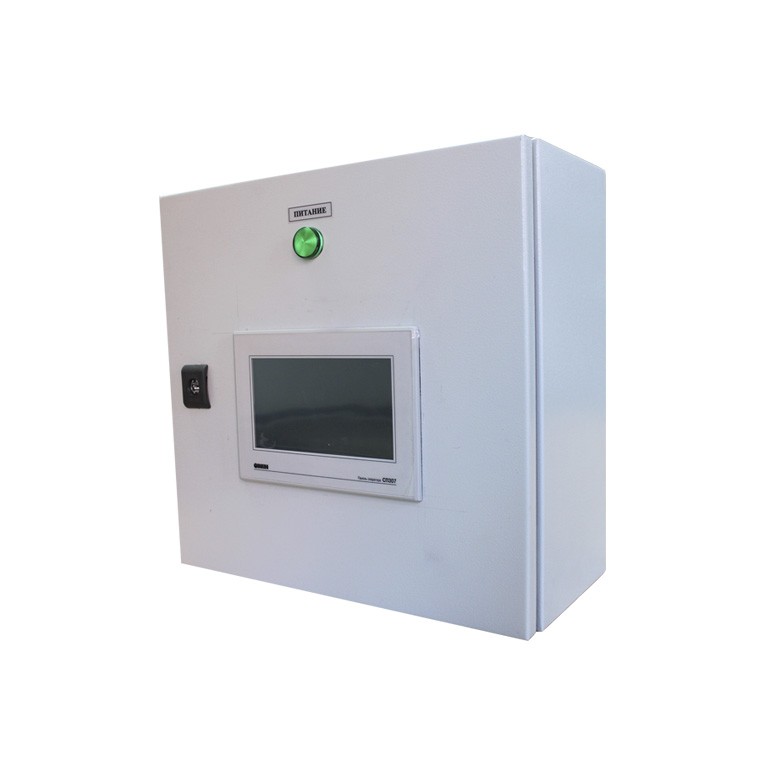

Шкаф автоматики системы мониторинга микроклимата Си-Мона

• визуализация измеренных параметров
• два контрольных пороговых значения
• звуковая и световая сигнализация
• возможность архивирования измеренных значений
• вывод Отчёта
• удаленная передача данных (GSM/Ethernet) - опционально
Основные функции
Си-Мона-Simple | Си-Мона-GSM | Си-Мона-Cloud | |
Измерение температуры и относительной влажности с измерителей Ивит-М.RS |
![]() |
![]() |
![]() |
Измерение температуры с датчиков температуры ТСП.Pt1000-Кл3-1 при помощи преобразователя аналоговых сигналов ПАС-01.RS |
![]() |
![]() |
![]() |
Измерение любых физических параметров (давление абсолютное, давление избыточное, скорость потока, состав газа и т.д.) с датчиков, имеющих унифицированный выходной сигнал при помощи преобразователя аналоговых сигналов ПАС-01.RS |
![]() |
![]() |
![]() |
Визуализация измеренных параметров на панели шкафа автоматики в виде: табличном, графическом, на плане склада с указанием места расположения каждой точки контроля |
![]() |
![]() |
![]() |
Задание двух пороговых значений сигнализации для каждой точки контроля отдельно |
![]() |
![]() |
![]() |
Сигнализация о нарушении условий хранения звуковая и световая |
![]() |
![]() |
![]() |
Архивирование данных на USB флэш-накопитель и резервное сохранение данных на подключенном к шкафу автоматики компьютере |
![]() |
![]() |
![]() |
Формирование Отчёта |
![]() |
![]() |
![]() |
Периодическая передача текущих значений по GSM на указанные номера телефонов |
![]() |
![]() |
|
Сигнализация по GSM о нарушении условий хранения |
![]() |
![]() |
|
Передача данных по Ethernet на удаленный сервер и работ через web-интерфейс облачного сервиса с возможностью архивирования данных до 90 дней, просмотра текущих значений, просмотра значений из архива в табличном и графическом виде, возможность настройки условий сигнализации аварийных событий, Формирование отчета из архива по заданным параметрам даты и время |
![]() |
||
Возможность доступа к данным мониторинга с любого компьютера или мобильного устройства. Интерфейс сервиса адаптирован для удобной работы с любого устройства |
![]() |
Комплектность поставки
Наименование | Си-Мона-Simple | Си-Мона-GSM | Си-Мона-Cloud |
Корпус сварной навесной 400x400x200 мм |
1 шт. |
1 шт. |
1 шт. |
Выключатель автоматический EASY9 2п 16А |
2 шт. |
2 шт. |
2 шт. |
Програм-й логический контроллер ОВЕН ПЛК110 |
1 шт. |
1 шт. |
1 шт. |
Сенсорная панель оператора ОВЕН СП307 |
1 шт. |
1 шт. |
1 шт. |
GSM/GPRS модем ОВЕН ПМ01 c GSM антенной |
|
1 шт. |
1 шт. |
Устройство звуковой и световой сигнализации 24В. |
1 шт. |
1 шт. |
1 шт. |
Лампа индикации наличия напряжения зел., 24В |
1 шт. |
1 шт. |
1 шт. |
Программное обеспечение MasterSCADA (настроено под проект) |
1 шт. |
1 шт. |
1 шт. |
Программное обеспечение CoDeSys с конфигурацией приборов измерения (настроено под объект) |
1 шт. |
|
|
Программное обеспечение CoDeSys с конфигурацией приборов измерения, конфигурацией GSM/GPRS модема (настроено под объект) |
|
1 шт. |
|
Программное обеспечение CoDeSys с конфигурацией приборов измерения, конфигурацией GSM/GPRS модема, конфигурацией OwenCloud (настроено под объект) |
|
|
1 шт. |
Руководство по эксплуатации. Приложение Б -Рабочие схемы (схемы и чертежи) |
1 шт. |
1 шт. |
1 шт. |
*Примечание – Поставка шкафов в транспортной таре, в зависимости от количества изделий, по заявке Заказчика.
Характеристики:
Диапазон питающего напряжения оборудования внутри шкафа | (23…27) В постоянного тока |
Номинальное напряжение | 24 В постоянного тока |
Номинальный (максимальный) потребляемый ток шкафа | 1,3 (1,5) А |
Вычислительные ресурсы: |
- Процессор: 400 МГц - ОЗУ: 128 кБайт+3 МБ - FLASH-диск ПЛК: 6 МБ - Операционная система: Есть, EmbOS Segger - ОС реального времени |
Интерфейсы связи, количество |
RS-485 – 2 шт. RS-232 – 1 шт. RS-232-Debug – 1 шт. Ethernet 100 Base-T – 1 шт. |
Работа по беспроводным сетям |
SMS, CSD, GPRS |
Количество подключаемых устройств (без повторителя сигнала) по интерфейсу связи RS-485 | 32 шт. |
Ведение архивов на USB Flash |
до 8 Гб |
Исполнение корпуса (степень защиты) | IP54 |
Рабочий диапазон эксплуатации шкафа | 0...+40°С |
Расположение гермовводов на корпусе | снизу |
Средний срок службы | 5 лет |
Габаритные размеры шкафа |
не более: длина – 400,0 мм; ширина – 400,0 мм; глубина – 26,5 мм |
Масса шкафа | не более 10 кг |
