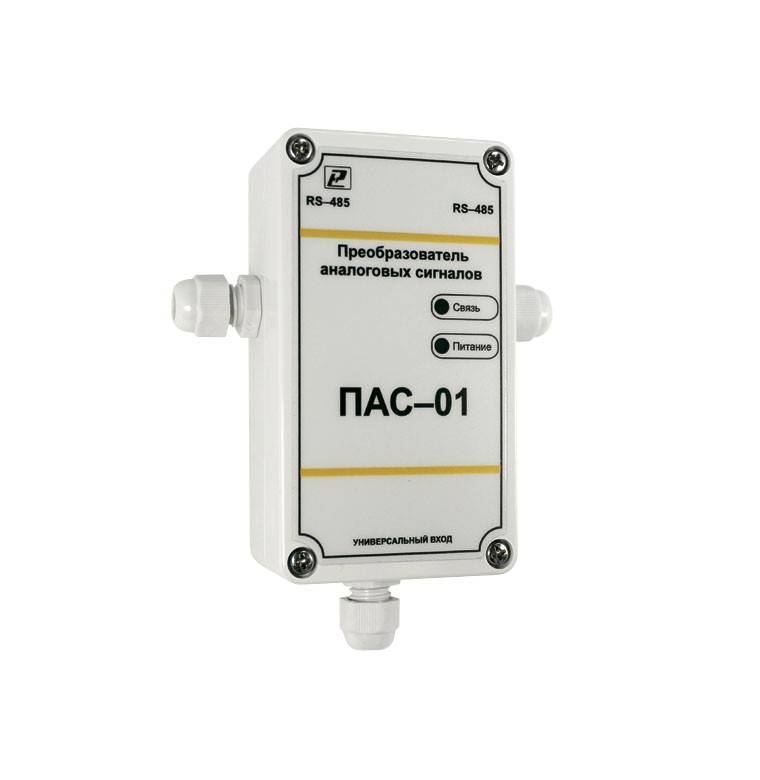

Преобразователь аналоговых сигналов ПАС-01-Е

Цена: от 2875 руб.
Преобразователь аналоговых сигналов ПАС-01-Е
Полное описание

• Интегрированный интерфейс Ethernet (стандарт IEE 802.3X)
• Поддержка стека TCP/IP на программном уровне с реализацией прикладных протоколов: ICMP(ping–запросы), Modbus TCP/IP (Modbus–сервер), DNS–клиент, SMTP (отправка почтовых сообщений), РОР3 (получение почты), NTP (синхронизация системного времени)
• Дополнительные опции:
Р – двухпозиционное регулирование с двумя релейно-симисторными выходами (по температуре и по влажности),
A – электронный архив на 6600 значений, таймер реального времени с синхронизацией по системному времени (NTP), отправка архива по эл. почте;
И – Ж/к индикатор с индикацией текущего времени и показаний датчика


Характеристики:


Номинальное напряжение питания

(24±2) В

Погрешность преобразования:

- для термопреобразователей сопротивления
- для термоэлектрических преобразователей
- для сигналов тока и напряжения

не более ±0,25 %
не более ±0,5°С
не более ±0,25 %

Период опроса датчика

 1 сек... 24 ч (задается Пользователем)

Скорость передачи данных

10 Mbps (10 BASE– T) или 100 Mbps (100 BASE–TX)

Максимальный потребляемый ток

80 мА (с опцией «Р» – 150 мА)

Цифровая фильтрация измеряемых параметров:

- постоянная времени
- полоса фильтра

0…10
0…999,9

Средняя наработка на отказ

не менее 20000 ч

Габаритные размеры/степень защиты корпуса

115х65х40 мм/IP44

Масса

не более 0,16 кг


Технические характеристики прибора, снабжённого дополнительными опциями

Для прибора с опцией «Р»
Номинальные коммутируемые релейно– симисторным блоком напряжение и ток  220 В и 2,0 А

Количество коммутационных циклов

50000

Задание верхней и нижней уставки регулирования

задаётся при помощи программы–конфигуратора

Для прибора с опцией «А»

Ёмкость электронного архива не более 6600 измеренных значений
Режим архивации данных, задаваемый при помощи программы–конфигуратора до заполнения, циклический
Отправка архива измеренных значений в текстовом виде и в двоичном коде
Отправка архива после заполнения, после получения почтового уведомления
Возможность отправки части архива из заданного временного интервала +
Для прибора с опцией «И»

Отображение на цифровом ЖК– индикаторе:

– при подаче питания, версию ПО прибора (U2.8.10);
– при получении настроек от DHCP–сервера (dhCPo);
– IP–адрес устройства (IP192–168–0–119);
– индикация реального времени (при успешной синхронизации);
– измеренное значение;
– индикация отсутствия связи – мерцают три кубика в углу;
– индикация передачи данных по сети Ethernet – три кубика в углу мигают по очереди.


Преобразование сигналов с датчиков, в соответствии с таблицей

Наименование датчика и НСХ

Диапазон измерения, °С

Разрешающая способность

ТСМ.50М

-180…+200

0,1 °С

ТСМ.100М

-180…+200

ТСП.50П

-200…+850

ТСП.100П

-200…+850

ТСП.Pt100

-200…+850

ТСП.Pt1000

-200…+850

TXK(L)

-200…+850

0,1 °С

TXA(K)

-200…+1300

ТПП(S)

-50…+1700

ТПП(R)

-50…+1700

0…5 мА; 0…20 мА; 4…20 мА; -50…+50 мВ; 0…1 В

0…100 %

0,1 %
