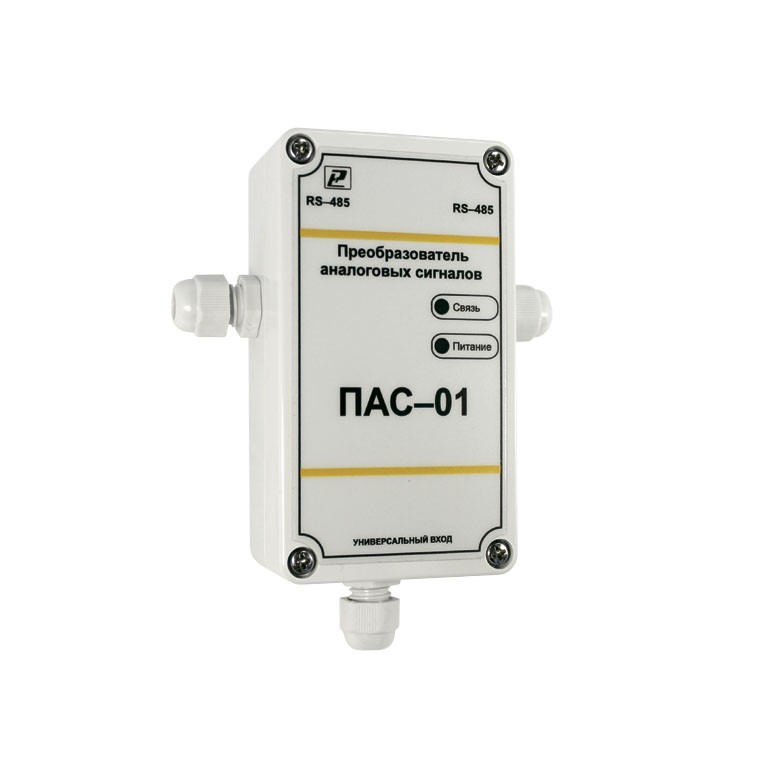

Преобразователь аналоговых сигналов ПАС-01-RS
• Цифровая фильтрация измеренных параметров от промышленных импульсных помех
• Коррекция измеренных параметров для устранения погрешности первичного преобразователя
• Формирование аварийного сигнала при обнаружении неисправности первичного преобразователя
• Высокая точность преобразования сигнала
• Гальванически-развязанный выход
• Простой и понятный интерфейс пользователя
• Компактный корпус
Характеристики:
|
Диапазон напряжений питания |
9... 30 В |
|
Номинальное напряжение питания |
24 В |
|
Количество измерительных каналов |
1 |
|
Погрешность преобразования:
- для термопреобразователей сопротивления |
не более ±0,25 % |
|
Период опроса датчика |
0,3…30,0 сек (задается Пользователем) |
|
Время преобразования аналогового цифрового преобразователя (АЦП) |
не более 0,3 сек |
|
Потребляемая мощность |
не более 1,0 ВА |
|
Цифровая фильтрация измеряемых параметров:
- постоянная времени |
0…10 |
|
Средняя наработка на отказ |
не менее 30000 ч |
|
Габаритные размеры/степень защиты корпуса |
90х55х25 мм/IP44 |
|
Масса |
не более 0,16 кг |
Преобразование сигналов с датчиков, в соответствии с таблицей
|
Наименование датчика и НСХ |
Диапазон измерения, °С |
Разрешающая способность |
|
ТСМ.50М |
-180…+200 |
0,1 °С |
|
ТСМ.100М |
-180…+200 |
|
|
ТСП.50П |
-200…+850 |
|
|
ТСП.100П |
-200…+850 |
|
|
ТСП.Pt100 |
-200…+850 |
|
|
ТСП.Pt1000 |
-200…+850 |
|
|
TXK(L) |
-200…+850 |
0,1 °С |
|
TXA(K) |
-200…+1300 |
|
|
ТПП(S) |
-50…+1700 |
|
|
ТПП(R) |
-50…+1700 |
|
|
0…5 мА; 0…20 мА; 4…20 мА; -50…+50 мВ; 0…1 В |
0…100 % |
0,1 % |
