Датчики температуры жидких и сыпучих сред Т.п/п-420-DIN, Т.ХА-420-DIN

Цена: от 2394 руб.
Датчики температуры жидких и сыпучих сред Т.п/п-420-DIN, Т.ХА-420-DIN
Полное описание

• Диапазоны преобразования температуры:
 - Т.п/п–420: -40...+125°С; -40...+100°С; 0...+100°С
 - Т.ХА–420: 0...+300°С; 0...+500°С; 0...+800°С
• Предел допускаемой абсолютной погрешности не более ±0,5%

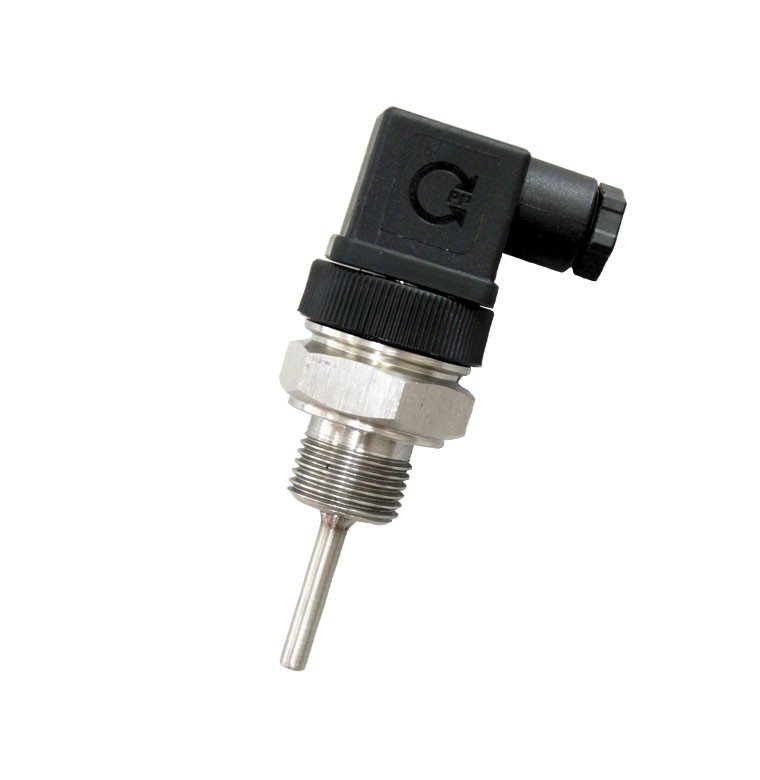

Внешний вид


Перечень стандартных размеров

 Диаметр монтажной части, D, мм  5,0; 6,0; 8,0
Диаметр резьбы, М М20х1.5; G½
 Длина монтажной части, l, мм  30,0; 60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250,0; 300,0


Схема подключения

где мА – миллиамперметр или другой измерительный прибор с токовым входом;
Rн – нагрузки не более 1,0 кОм


Характеристики:


Характеристика Т.ХА–420-DIN Т.п/п–420-DIN
Тип чувствительного элемента НСХ ХА(К) по ГОСТ Р 8.585–2001 полупроводниковый датчик ТС1047
 Напряжение питания, В  7,5 … 36
 Диапазоны преобразования температуры,°C 4 мА  20 мА  4 мА  20 мА
0 300 -40 +125
0 500 -40 +100
0 800 0 +100
Предел допускаемой абсолютной погрешности не более ±0,5 % от диапазона преобразования
Максимальное сопротивление нагрузки, кОм
Степень защиты от воздействия воды и пыли IP44
