Датчики температуры жидких и сыпучих сред Т.п/п-420-Кл1-1, Т.ХА-420-Кл1-1
Цена: от 2101 руб.
Полное описание
• Диапазоны преобразования температуры:
- Т.п/п–420: -40...+125°С; -40...+100°С; 0...+100°С
- Т.ХА–420: 0...+300°С; 0...+500°С; 0...+800°С
• Предел допускаемой абсолютной погрешности не более ±0,5%

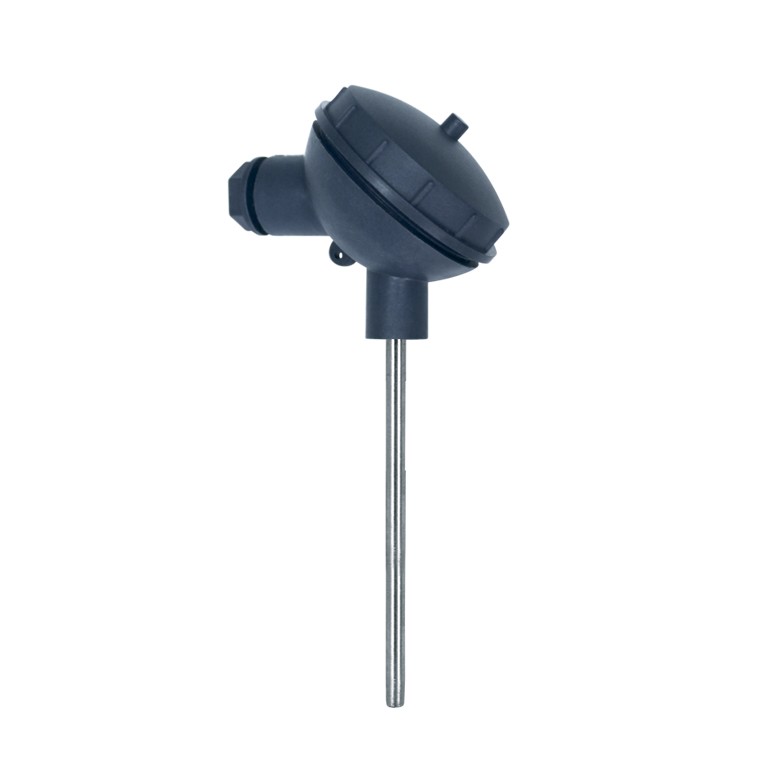

Внешний вид
Перечень стандартных размеров
| Диаметр монтажной части, D, мм | 5,0; 6,0; 8,0; 10,0 |
| Длина монтажной части, l, мм | 60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250,0; 300,0 |
Схема подключения
где мА – миллиамперметр или другой измерительный прибор с токовым входом;
Rн – нагрузки не более 1,0 кОм
Характеристики:
| Характеристика | Т.ХА–420-Кл1-1 | Т.п/п–420-Кл1-1 | ||
| Тип чувствительного элемента | НСХ ХА(К) по ГОСТ Р 8.585–2001 | полупроводниковый датчик ТС1047 | ||
| Напряжение питания, В | 7,5 … 36 | |||
| Диапазоны преобразования температуры,°C | 4 мА | 20 мА | 4 мА | 20 мА |
| 0 | 300 | -40 | +125 | |
| 0 | 500 | -40 | +100 | |
| 0 | 800 | 0 | +100 | |
| Предел допускаемой абсолютной погрешности | не более ±0,5 % от диапазона преобразования | |||
| Максимальное сопротивление нагрузки, кОм | 1 | |||
| Степень защиты от воздействия воды и пыли | IP44 | |||
