Термопреобразователи сопротивления ТСМr (ТСПr)–Кл1-1, 1-2, 1-3
Цена: от 629 руб.
Полное описание
• контроль температуры жидких и сыпучих сред
• диапазон измерения температуры от -50 до +180°С
• диаметр зонда от 5 до 10 мм

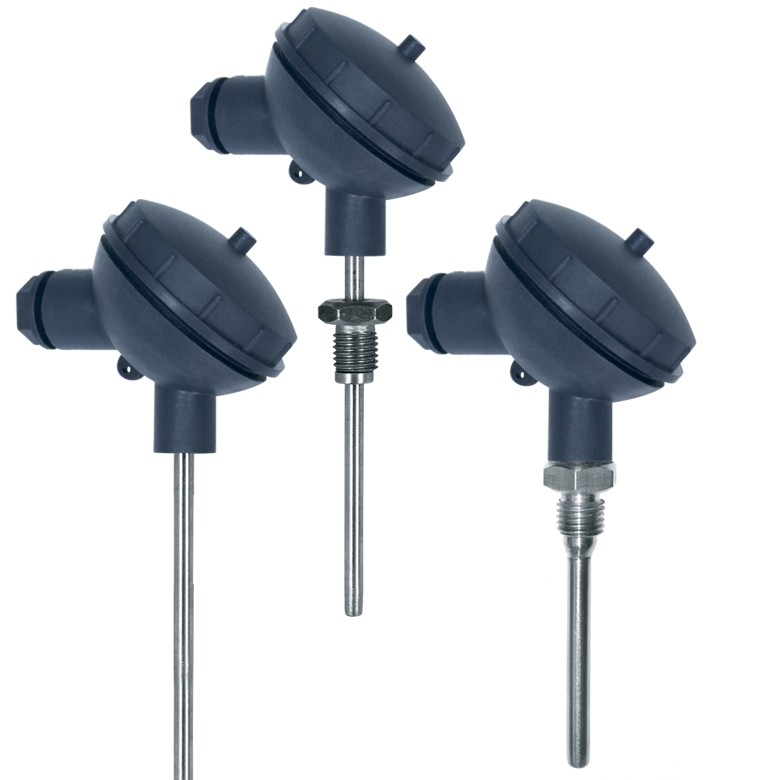

Внешний вид
|
|
|
| Кл1-1 | Кл1-2 | Кл1-3 |
Перечень стандартных размеров
| Номер исполнения | Тип клеммной головки* | Диаметр монтажной части, D,мм | Диаметр резьбы, М | Длина монтажной части, I, мм |
| Кл1-1 | М | 5,0 | - | 80; 100; 120; 200 |
| 6,0 | ||||
| Б | 8,0; 10,0 | - | 100; 120; 160; 200; 300; 400; 500; 630; 800; 1000 | |
| Кл1-2 |
М |
5,0 | М12х1,5 | 80; 100; 120; 160; 200 |
| 6,0 | М16х1,5 | |||
|
Б |
8,0; 10,0 | М20х1,5; G½ | 100; 120; 160; 200; 300; 400; 500; 630; 800; 1000 | |
| Кл1-3 | М | 5,0 | М12х1,5 | 80; 100; 120; 160; 200 |
| 6,0 | М16х1,5 | |||
| Б | 8,0; 10,0 | М20х1,5; G½ | 100; 120; 160; 200; 300; 400; 500; 630; 800; 1000 |
* М – малая клеммная головка Ø 45 мм; Б – большая клеммная головка Ø 58 мм.
Характеристики:
| НСХ | 50М; 100М; 50П; 100П; Pt100; Pt1000 |
| Класс допуска | А; B; C |
| Диапазон измеряемой температуры, °С | -50…+180 |
| Время термической реакции, с |
d = 5 мм: 9,0 d = 6 мм: 15,0 d = 8 мм: 20,0 d = 10 мм: 30,0 |
| Условное давление, МПа (для Кл1-2, Кл1-3) | 4,0 |
| Схема соединений | 3-х проводная |
| Материал защитной арматуры | ст.12Х18Н10Т |
