Термопреобразователи сопротивления TСМr (ТСПr)-К4/K4.1

Цена: от 687 руб.
Термопреобразователи сопротивления TСМr (ТСПr)-К4/K4.1
Полное описание

• контроль температуры жидких и сыпучих сред,
• диапазон измерения температуры: -50...+180°С,
• резьба M12х1,5; М16х1,5

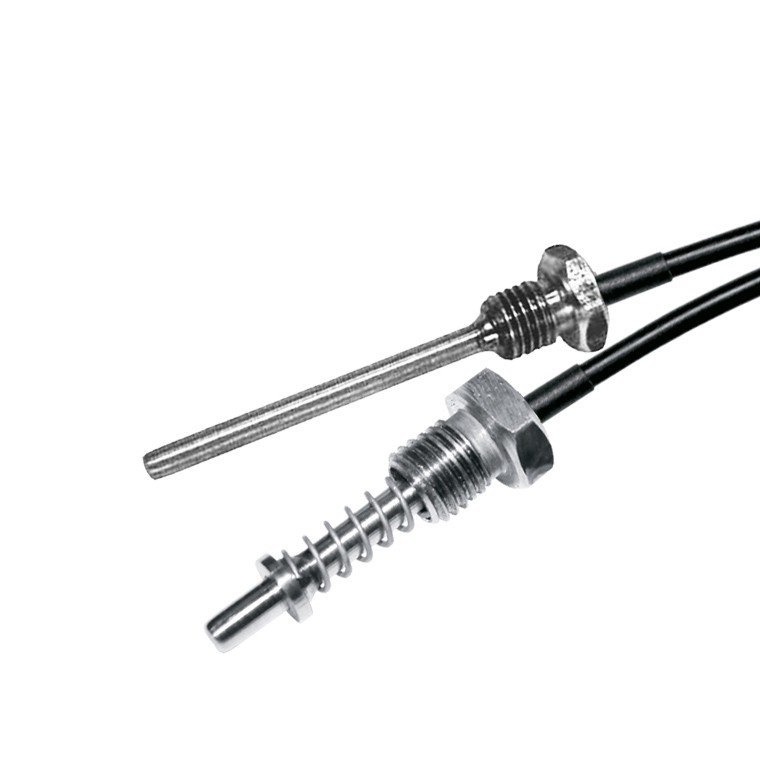

Внешний вид

Термопреобразователь сопротивления ТСП, ТСМ - К4      Термопреобразователь сопротивления ТСП, ТСМ - К4.1
К4 К4.1

Перечень стандартных размеров

Номер исполнения Диаметр монтажной части, D1, мм Диаметр D2, мм Диаметр резьбы, М, мм Размер шестигранника, S, мм Длина монтажной части, l, мм Длина присоединительного кабеля, L, м
К4 4,0 - 10х1,0; 12х1,5  17 60; 80; 100; 120; 160; 200; 250; 300

3–х провод. схема: 0,2; 0,5; 1,0; 2,0; 3,0; 4,0

2–х проводная схема: 0,2; 0,5; 1,0

5,0 12х1,5 17
6,0 16х1,5 22
8,0 20х1,5 22
К4.1 5,0 9,0 М12х1,5 17
6,0 11,0 М16х1,5 22
8,0 18,0 М20х1,5 22


Характеристики:


 НСХ  50М, 100М, Pt100, Pt1000, 50П, 100П
 Класс допуска  А; B; C
 Диапазон измеряемой температуры, °С  -50…+180
 Время термической реакции, с  d = 4 мм: 10,0
 d = 5 мм: 12,0
 d = 6 мм: 15,0
 d = 8 мм: 20,0
 Номинальный ток, мА  0,5
 Схема соединений  3-х проводная
 Тип кабеля  силиконовый кабель RFM, RFS, RFSM
