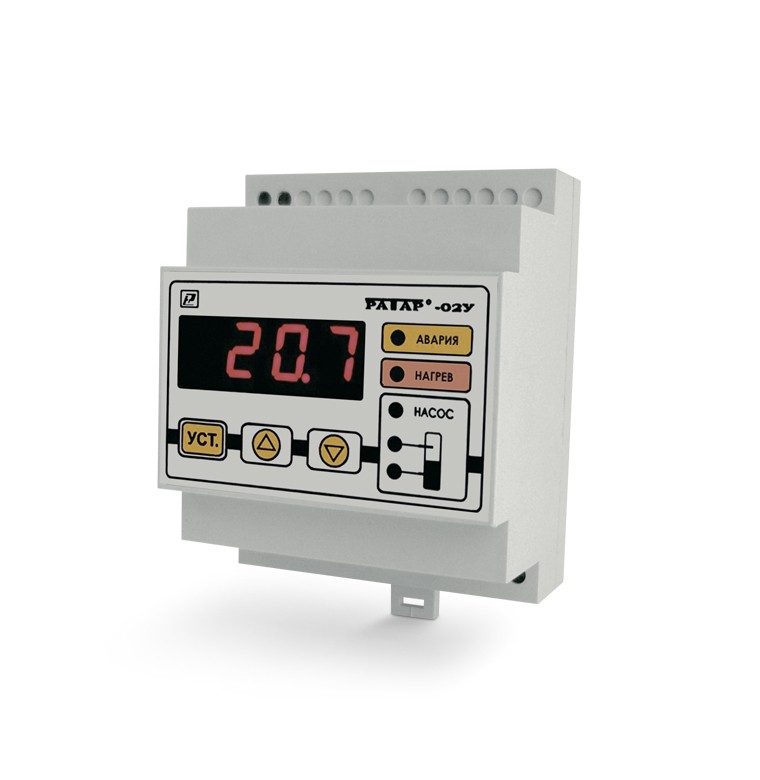

Терморегулятор Ратар-02У со встроенным реле контроля уровня

Цена: от 3793 руб.
Терморегулятор Ратар-02У со встроенным реле контроля уровня
Полное описание
• Два прибора в одном: терморегулятор и реле контроля уровня
• Одновременное поддержание температуры и заданного уровня жидкости
• Ток нагрузки до 16 А
• Возможность задания типа входа: 50М, 100П, Pt100
• Возможность управления нагревателем и холодильником
• Высокая точность измерения и поддержания температуры
• Постоянное и переменное напряжение питания в широком диапазоне
• Блокировка нагрева при отсутствии жидкости
• Возможность настройки под любую проводящую жидкость
• Функция защиты от волн

Условное обозначение терморегулятора со встроенным реле контроля уровня Ратар-02











Схемы подключения внешних устройств к прибору

Подключение к выходным клеммам



Ратар-02У-Р

Ратар-02У-C

Ратар-02У-Т

Подключение терморегулятора с реле уровня РАТАР-02У с выходом Р Подключение терморегулятора с выходом оптосимистор РАТАР-02У с выходом С Подключение терморегулятора с выходом оптотранзистор РАТАР-02У с выходом Т


Подключение к входным клеммам


Подключение кондуктометрических датчиков уровня

Подключение  датчиков  уровня поплавкового типа

Подключение  датчиков температуры

Подключение кондуктометрических датчиков уровня к терморегулятору Ратар-02У Подключение  датчиков  уровня поплавкового типа к терморегулятору Ратар-02У Подключение  датчиков  температуры к терморегулятору Ратар-02У


Характеристики:


 Диапазон регулирования температуры (задания уставки)

 ТСМ.50М   – от -50 до +200°С

 ТСП.100П и ТСП. Pt100  – от -200 до +650°С

 Диапазон напряжения питания

 85…250 В перемен. тока, (50±1) ГЦ или

 120...250 В постоянного тока

 Разрешающая  способность измерения температуры:

 – 1,0°С в диапазоне от -200 до -100°С

 – 0,1°С  в диапазоне от -99,9 до +650,0°С

Разрешающая способность задания уставки

 0,1°С

 Диапазон задания температурного гистерезиса (∆) от 0°С до – не более:

 – 125°С  для ТСМ.50М

 – 400°С  для ТСП.100П  и ТСП. Pt100

 *но не более (Туст – Тд), где:  Туст – температура уставки; Тд – ближайшая к Туст  граница диапазона регулирования температуры

 Разрешающая способность задания гистерезиса:

 - 0,1°С  в диапазоне от 0 до +5°С

 - 1,0°С  в диапазоне от  +5  до +400°С

 Пределы допускаемой погрешности измерения температуры (без учета погрешности датчика)

 не более ±0,15% от измеряемой величины

 Количество выходных устройств

 2

 Диапазон задания времени задержки включения/отключения выходного устройства «Нагрев»

 от 0 до 60 с.

 Диапазон задания времени задержки включения/отключения выходного устройства «Насос»

 от 0 до 15 с.

 Максимальное напряжение на входных электродах датчиков уровня

 3 В

 Ток в датчиках уровня

 не более 0,1 мА

 Защита входов датчиков уровня от высокого напряжения

 не менее 300 В

 Средняя наработка на отказ

 не менее 30000 ч

 Средний срок службы

 5 лет

 Потребляемая мощность

 не более 1,5 ВА

 Габаритные размеры корпуса

 72х88х54 мм

 Масса

  не более 0,20 кг


Максимальный ток, коммутируемый выходными устройствами

Тип выходного устройства

Максимальный  ток нагрузки
 электромагнитное реле

 – 8,0 А  при 220 В 50Гц и cosφ = 0,4

 – 16,0 А при 220 В 50Гц и cosφ= 1,0
 оптосимистор  200 мА при 220 В  50 Гц
 оптотранзистор

 50 мА  при выходном напряжении от 5,5 до –6,5 В
